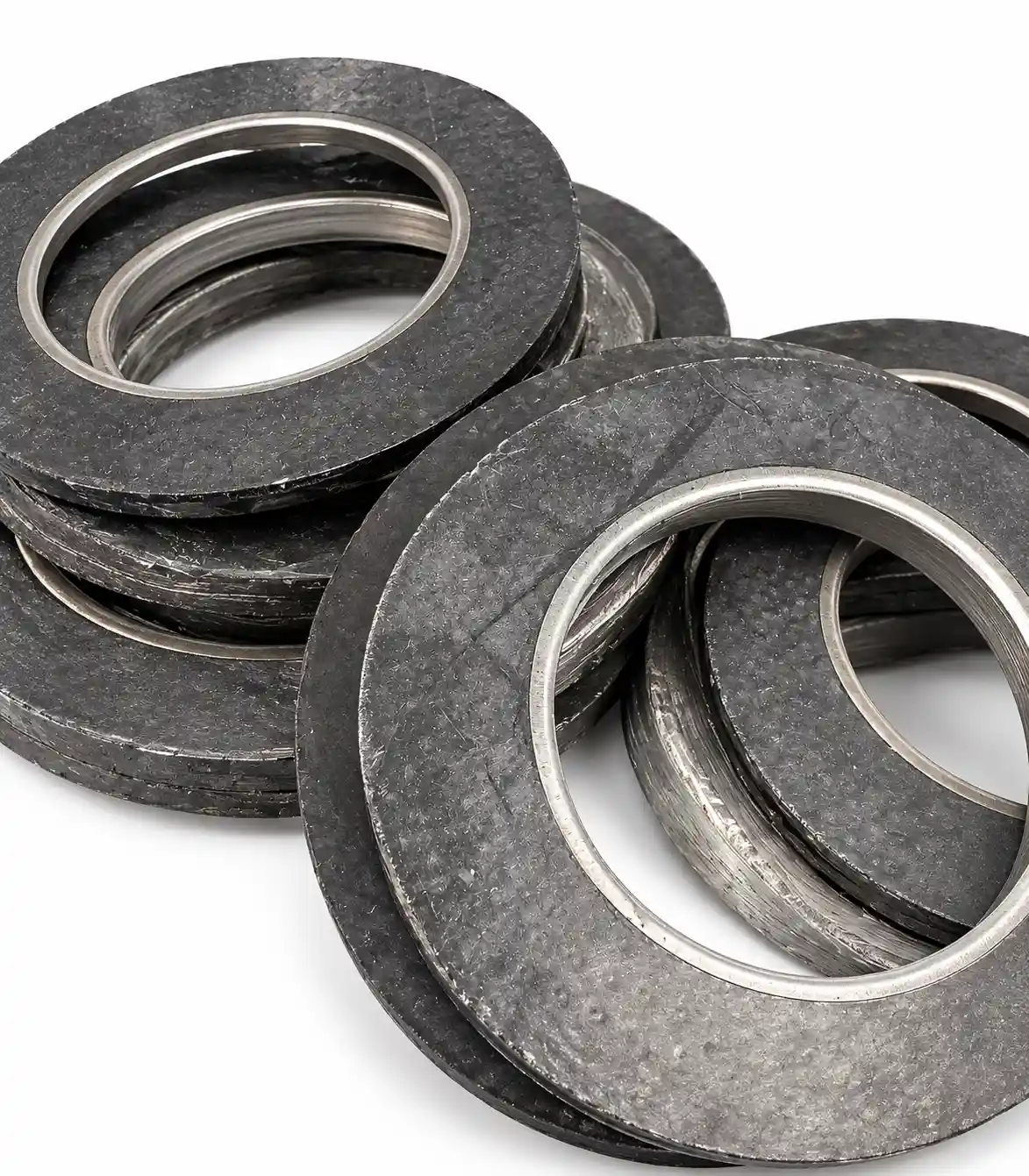

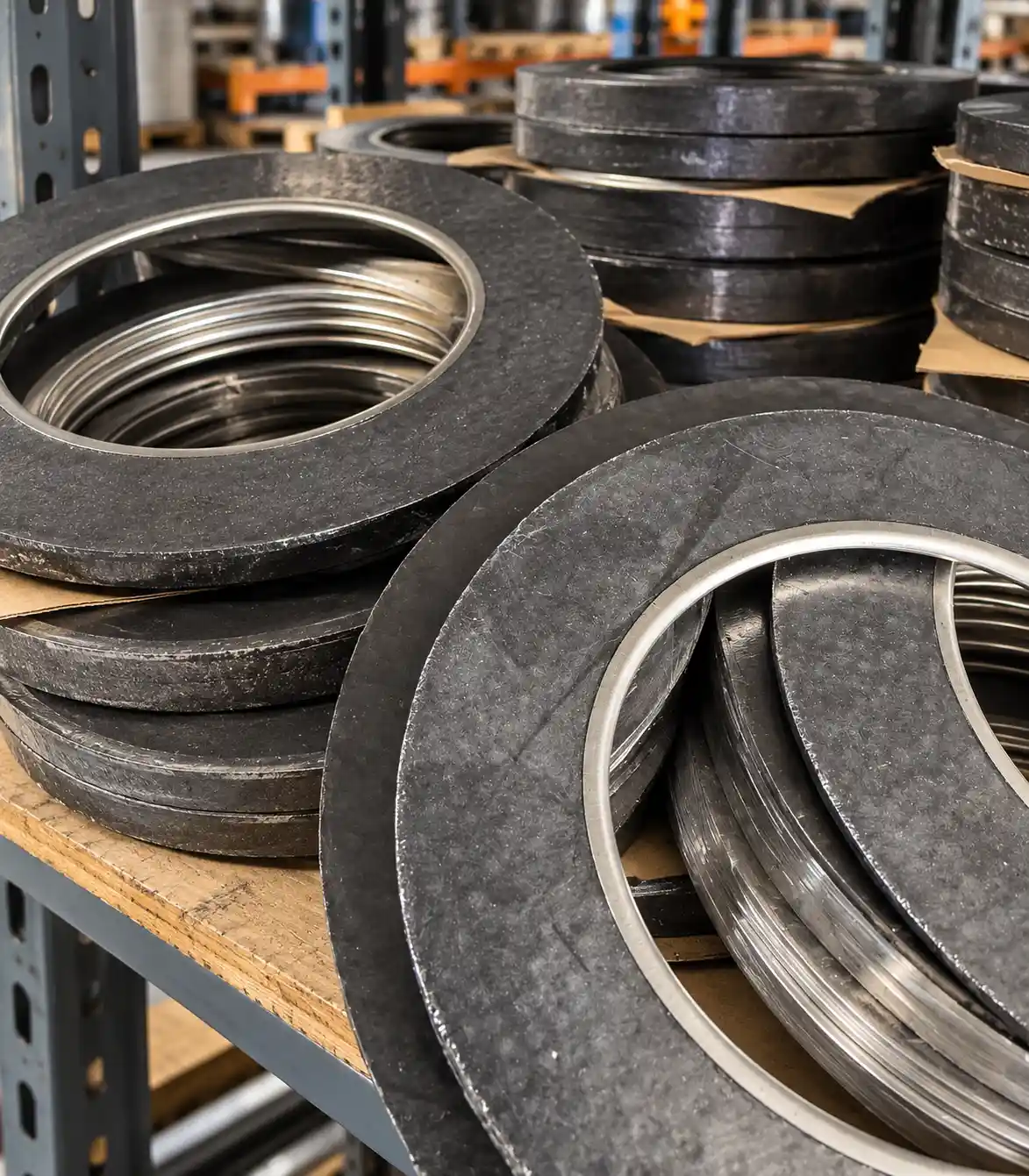

İçi Ringli Grafitli Contalar
İç kısmında metal ring (halka) takviyesi bulunan grafitli contalar; DN 15 – DN 700 ölçülerinde, yüksek basınç ve sıcaklık altındaki flanş bağlantılarında kararlı sızdırmazlık sağlar.
İçi Ringli Grafitli Contalar
İçi Ringli Grafitli Contalar, flanş standart ve ölçülerine uygun olarak hazırlanan; su, buhar, yağ ve gaz hatlarındaki flanş bağlantılarında sızdırmazlık sağlayan contalardır.
Aşağıdaki DN ölçü tablosuna göre iç ve dış çap değerleriyle temin edilebilir. Doğru conta seçimi için flanş standardı ve basınç sınıfı dikkate alınmalıdır.
İçi Ringli Grafitli Contalar Kullanım Alanları
- Flanş bağlantısı sızdırmazlığı
- Su, buhar, yağ ve gaz hatları
- Pompa ve vana bağlantıları
- Boru ve armatür flanşları
- Endüstriyel tesisat contaları
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Form | Kesilmiş / hazır conta |
Standart Ölçüler
İçi Ringli Grafitli Contalar DN ölçülerine göre, iç ve dış çap değerleriyle temin edilebilir. Standart ölçüler aşağıdaki gibidir:
| Ölçü (DN) | İç Çap (mm) | Dış Çap (mm) |
|---|---|---|
| DN 15 (1/2″) | 22 | 50 |
| DN 20 (3/4″) | 28 | 60 |
| DN 25 (1″) | 35 | 70 |
| DN 32 (1-1/4″) | 43 | 82 |
| DN 40 (1-1/2″) | 49 | 92 |
| DN 50 (2″) | 61 | 107 |
| DN 65 (2-1/2″) | 77 | 127 |
| DN 80 (3″) | 90 | 142 |
| DN 100 (4″) | 115 | 162 |
| DN 125 (5″) | 141 | 192 |
| DN 150 (6″) | 169 | 218 |
| DN 200 (8″) | 220 | 273 |
| DN 250 (10″) | 274 | 330 |
| DN 300 (12″) | 325 | 385 |
| DN 350 (14″) | 368 | 445 |
| DN 400 (16″) | 410 | 480 |
| DN 450 (18″) | 450 | 550 |
| DN 500 (20″) | 510 | 610 |
| DN 600 (24″) | 610 | 710 |
| DN 700 (28″) | 710 | 790 |
İçi Ringli Grafitli Contalar Nerelerde Kullanılır?
İçi Ringli Grafitli Contalar, yukarıda belirtilen kullanım alanlarında; çalışma sıcaklığı, basınç, akışkan türü ve flanş/bağlantı ölçüsü dikkate alınarak seçilir. Doğru ürün ve ölçü seçimi için uygulamanın gereksinimleri değerlendirilmeli, gerektiğinde teknik destek alınmalıdır.
| Form | Kesilmiş Conta |
|---|---|
| Kullanım | Conta / Sızdırmazlık |
